建筑機電節能控制

Acrel-BUS智能照明控制器


功能：
Acrel-BUS智能照明控制系統從功能上可以分為驅動器、傳感器和系統元件。各個元件通過專用Acrel-BUS總線以樹形、星形或線形的拓撲結構靈活組網。驅動器負責接收和處理傳感器傳送的信號，并執行相應的操作，如開/ 關燈、調節燈的亮度。傳感器負責根據現場手動操作，或探測光線、溫度等的變化，向驅動器發出相應的控制信號。系統元件主要負責搭建系統平臺，如系統電源、線路耦合器、傳輸介質等。

應用范圍：
辦公樓、商場、圖書館、會展中心等需要對照明進行智能控制的場合。

訂貨范例：

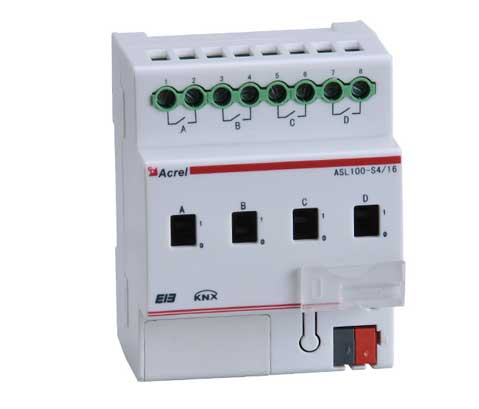

具體型號：ASL100-S4/16
技術要求：4回路開關驅動器，額定容量16A
通訊協議：KNX/EIB
輔助電源：DC30V
● 驅動器
開關驅動器

設備供電

21—30V DC     12mA(max)

功耗 <360mW

輸出參數

負載電壓   110—250V AC   50/60Hz

負載電流       16A

每路功率損耗   1.5W



溫度范圍

正常運行        -5--45℃

儲存溫度        -25--55℃

運輸溫度        -25--75℃

安裝方式

標準35mm軌道安裝

0-10V調光驅動器

設備供電

21—30V DC     12mA(max)

功耗 <360mW

輸出參數

負載電壓：110—250V AC   50/60Hz

負載電流：       16A

0-10V DC調光信號



溫度范圍

正常運行        -5--45℃

儲存溫度        -25--55℃

運輸溫度        -25--75℃

安裝方式

標準35mm軌道安裝

● 傳感器
人體感應及光照度二合一傳感器

設備供電

21—30V DC  12mA(max)

功率 <360mW

感應參數

人體感應距離5-7m

光照度感應0-65535lux



溫度范圍

正常運行        -5--45℃

儲存溫度        -25--55℃

運輸溫度        -25--75℃

安裝方式

嵌入式吸頂安裝

智能面板

設備供電

21—30V DC  12mA(max)

功耗 <360mW

輸入?yún)?shù)

按鍵輸入



溫度范圍

正常運行        -5--45℃

儲存溫度        -25--55℃

運輸溫度        -25--75℃

安裝方式

標準86盒安裝

干接點輸入模塊

設備供電電壓

21—30V DC  12mA(max)

功率 <360mW

輸入類型

外接干接點信號



溫度范圍

正常運行        -5--45℃

儲存溫度        -25--55℃

運輸溫度        -25--75℃

安裝方式

標準35mm軌道安裝

● 系統元件
總線電源

輸入?yún)?shù)

85~265V AC      50/60Hz

輸出參數

輸出電壓        30V DC

輸出電流         640mA

短路電流         1.3A



溫度范圍

正常運行        -5--45℃

儲存溫度        -25--55℃

運輸溫度        -25--75℃

安裝方式

標準35mm軌道安裝

應用方案圖

組網圖
外形尺寸
ASL100-S2/16及ASL100-S2I/16外形及尺寸
ASL100-S4/16及ASL100-S4I/16外形及尺寸
ASL100-S8/16及ASL100-S8I/16外形及尺寸
ASL100-S12/16及ASL100-S12I/16外形及尺寸
ASL100-SD2/16外形及尺寸
ASL100-SD4/16外形及尺寸
ASL100-TD2/5外形及尺寸
ASL100-C4/6外形及尺寸

接線方式

現場安裝圖
