系統簡介

功能:

Acrel-2000T/B無線測溫監控設備,是我司根據電力設備測溫安全性的要求,總結國內外的研究和生產的先進經驗,專門研制出的新一代無線測溫監控設備。本設備具有實時監測、溫度曲線、事件告警等功能,可以幫助值班人員盡早發現問題,消除隱患,確保電力設備的安全運行。為電力設備的安全、經濟、可靠運行提供了全新的解決方案。
支持Web訪問和安卓APP。

應用場所

泛在電力物聯網、鋼廠、化工、水泥、數據中心、醫院、機場、電廠、煤礦等廠礦企業、變配電所。

系統結構
本平臺采用分層分布式結構進行設計,詳細拓?fù)浣Y(jié)構如下:

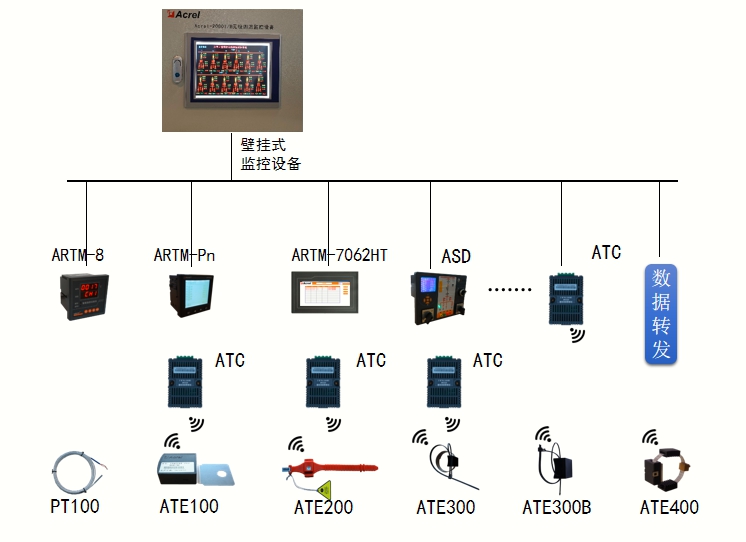

圖1 壁掛式無線測溫監控系統

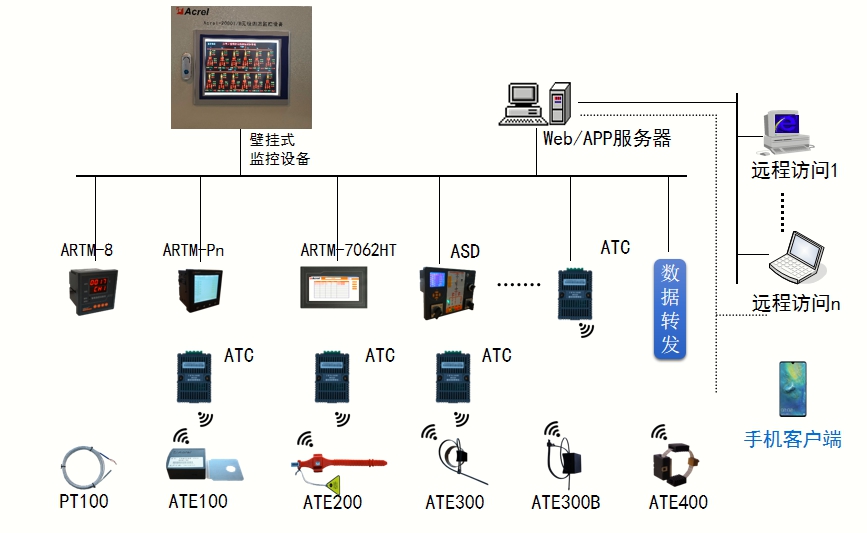

圖2 壁掛式無線測溫監控系統Web/APP版
系統功能

放大查看

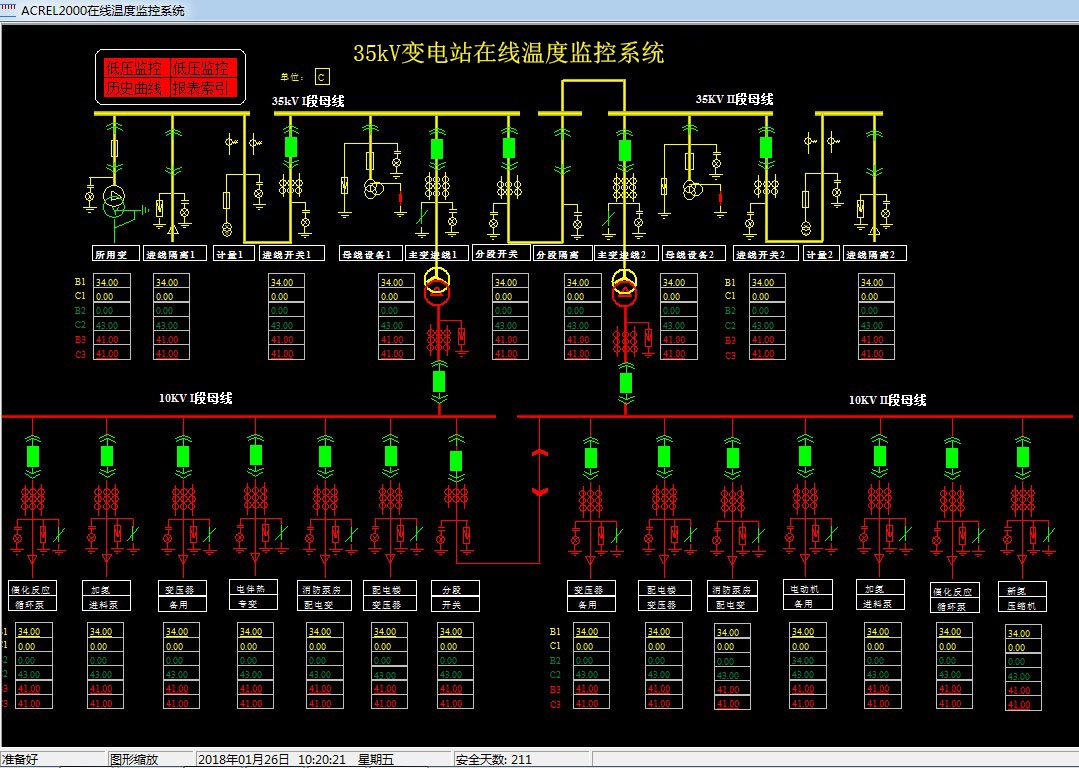

實時監測

放大查看

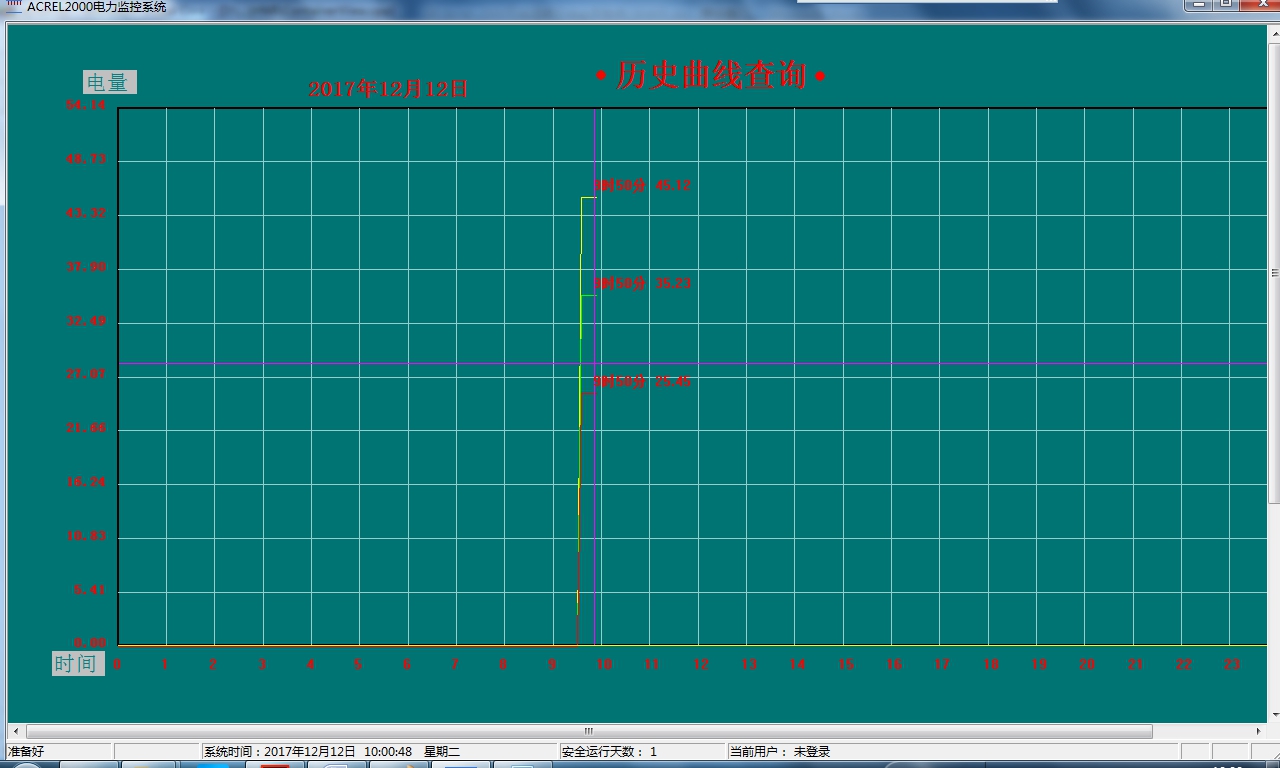

溫度查詢

放大查看

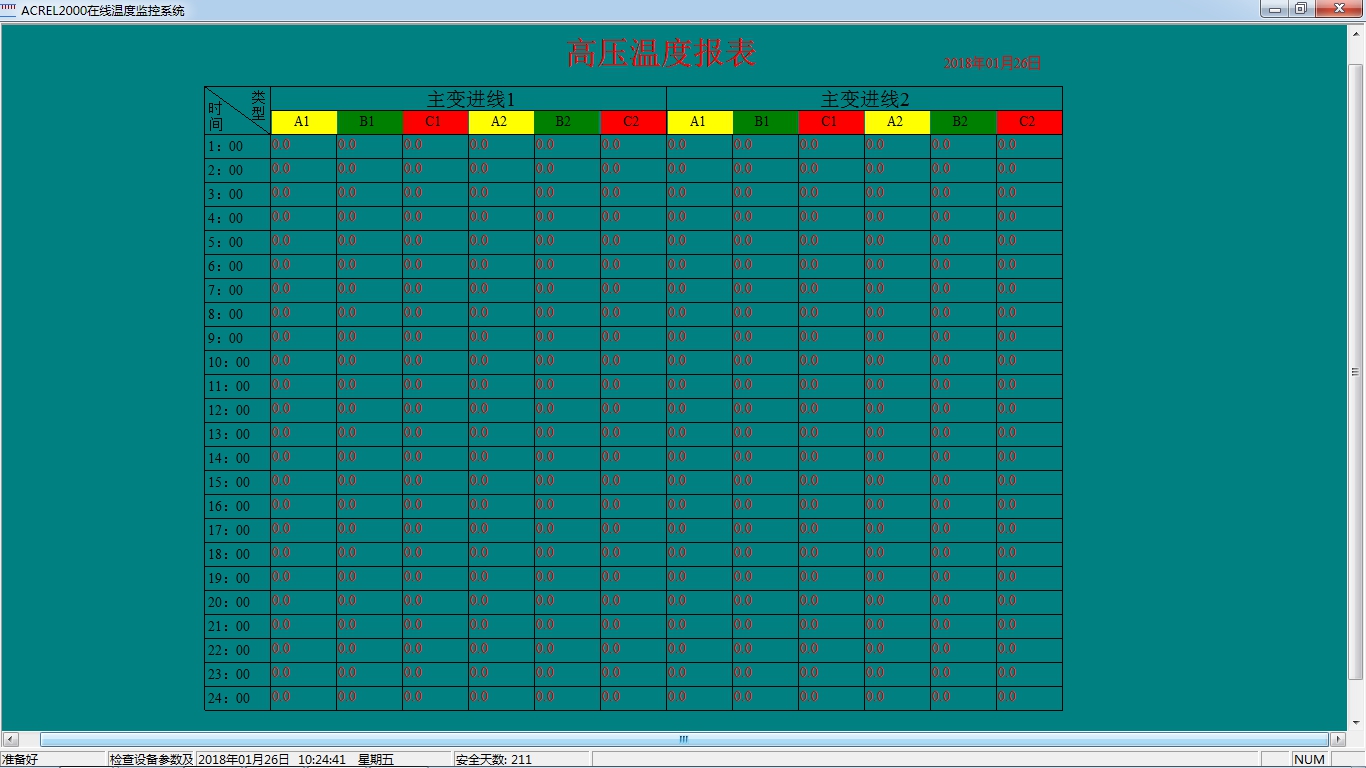

運行報表

放大查看

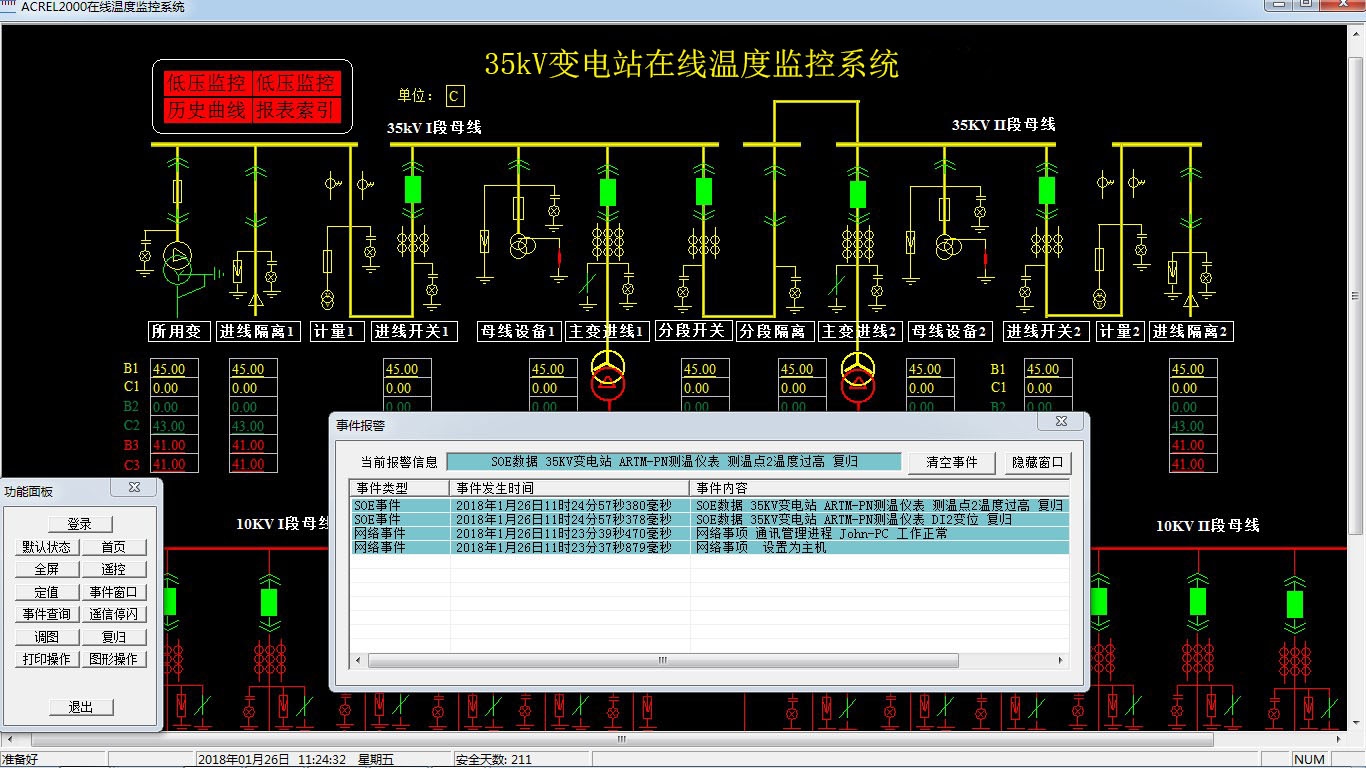

實時報警

放大查看

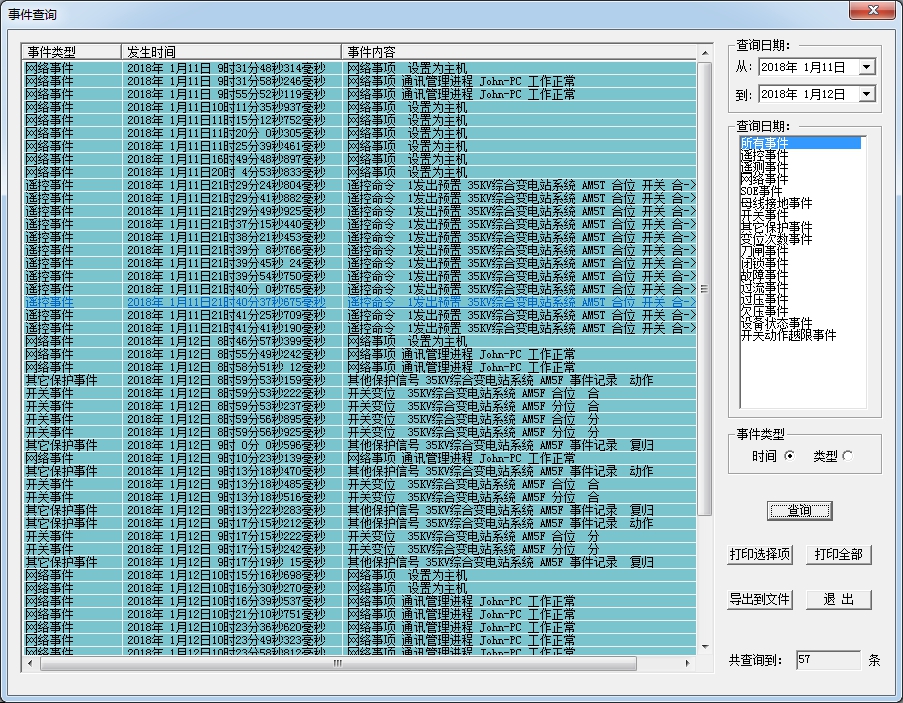

歷史事件查詢

放大查看

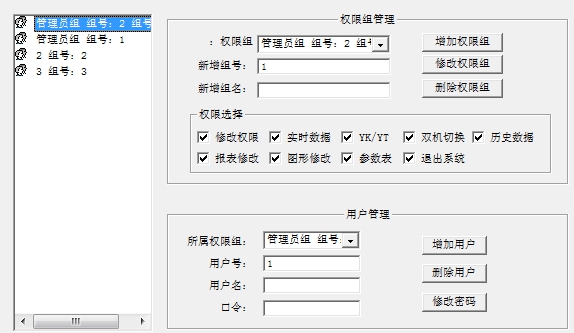

用戶權限管理

放大查看

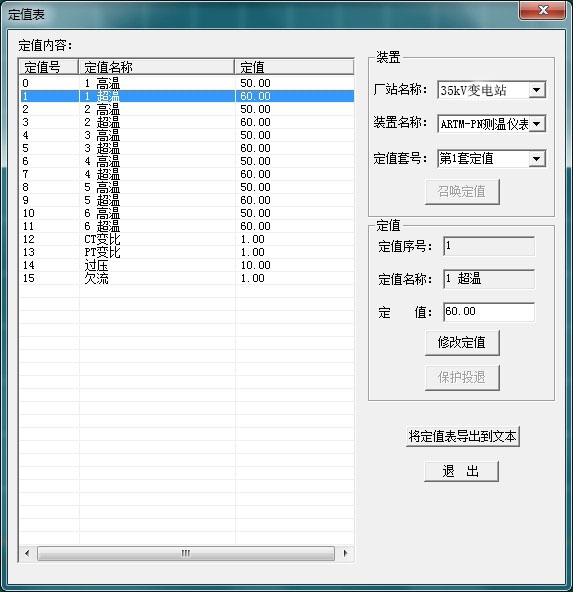

定值設置

放大查看

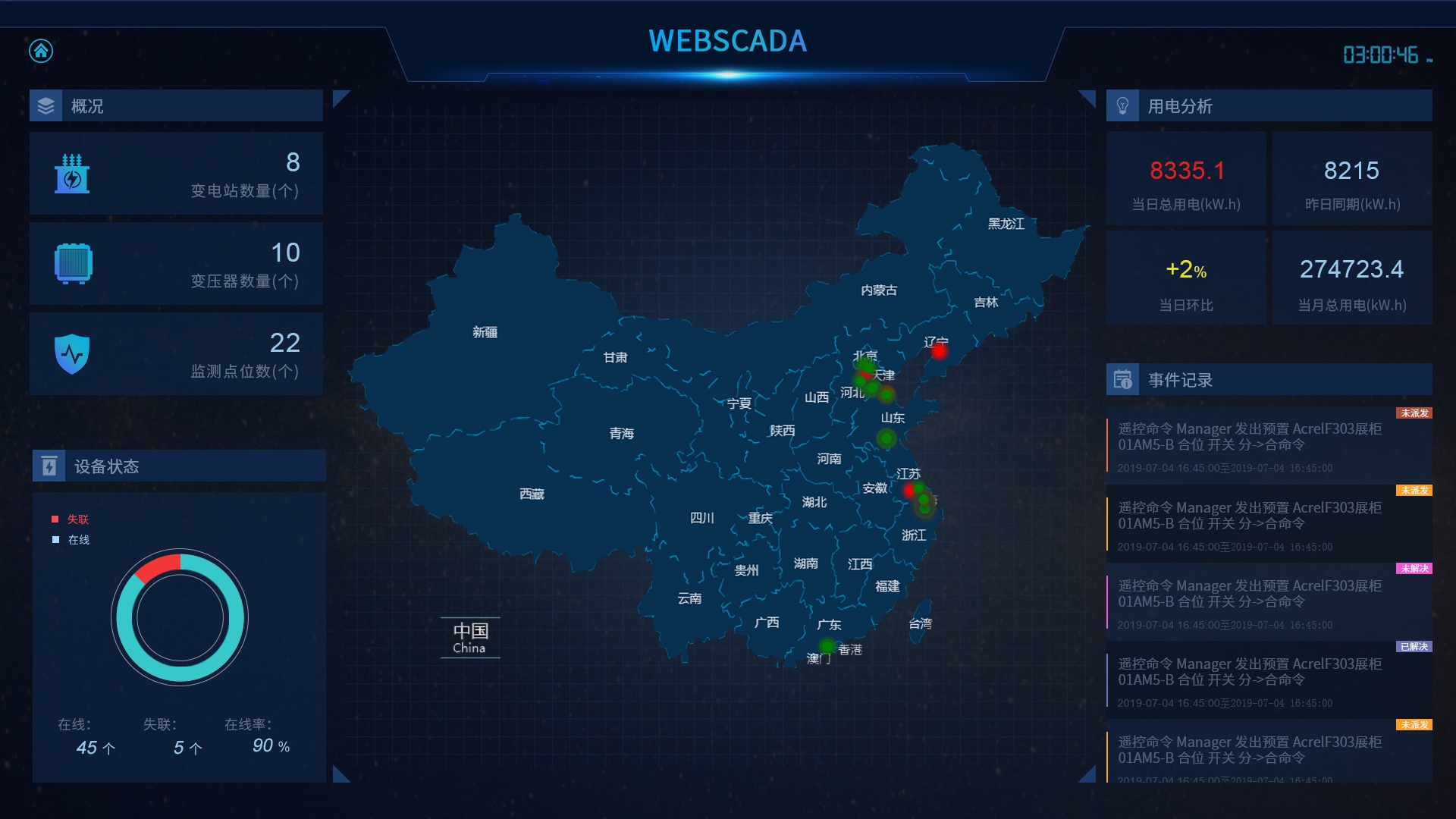

WEB(可選)

放大查看

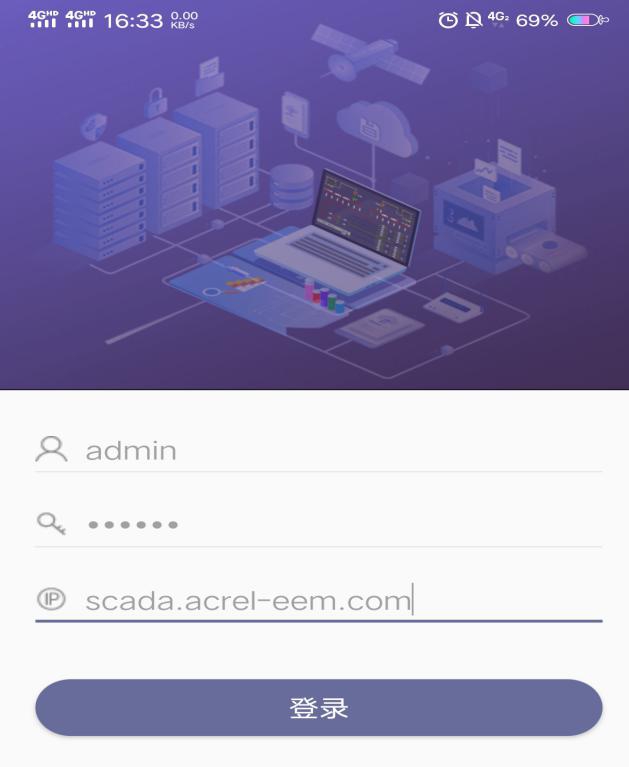

手機APP(可選)

設備選型
Acrel-2000T/B無線測溫監控設備主要是對測溫點進行實時監測、將溫度數據形成溫度曲線、實時事件告警等功能,同時該裝置還支持?jǐn)?shù)據轉發功能,可并入其他系統。
主要技術指標:
1) 工作電源:DC 24V(±10%);
2) 功耗:10W。
3) 工作環境:溫度-10℃~+55℃;相對濕度≤95%;海拔≤3000m;
4) 通訊接口:6路RS485通信;
5) 通信協議:Modbus-RTU、Modbus-TCP、101規約、103規約;

配置清單分為兩部分:
  1. 現場設備推薦配置清單(必選):

序號 名稱 型號、規格 單位 數量 備注
1 無線測溫監控系統軟件 Acrel-2000T   安科瑞
2 無線測溫裝置     安科瑞
3 無線測溫傳感器     安科瑞
4 壁掛式無線測溫監控設備     安科瑞
5 短信貓     可選
注:無線測溫傳感器型號數量按客戶需求選擇。

觸摸屏參數:
硬件:內存4G,硬盤128G,以太網口。
顯示器:12寸,分辨率800*600。
操作系統:Windows 7 。
數據庫系統:Microsoft SQL Server 2008 R2。
I/O接口:GLAN×2、USB×5、COM×6。

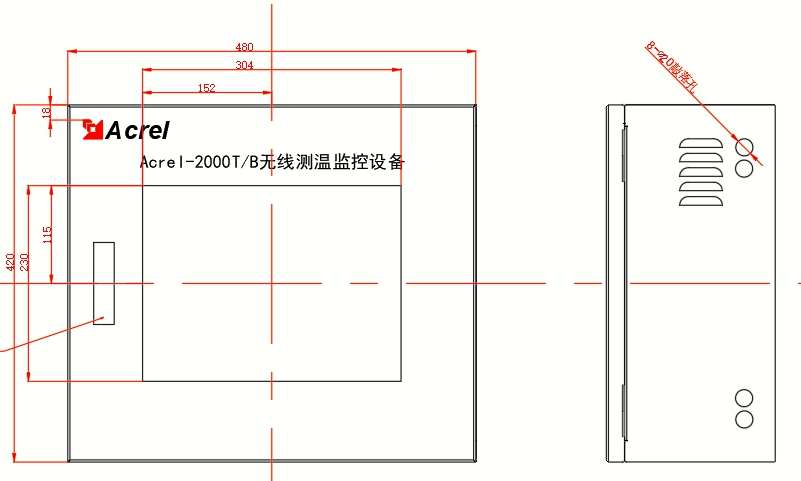

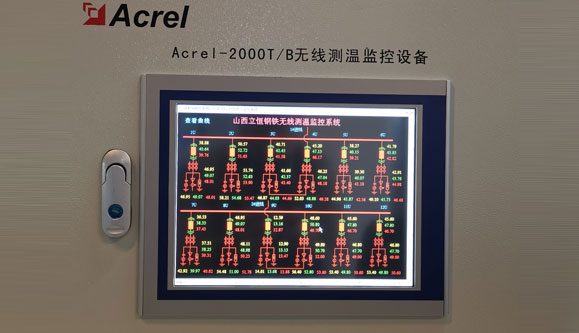

壁掛式無線測溫監控設備尺寸:
柜體尺寸:420(L)*480(W)*200(H)mm。

2.Web平臺/APP服務器(可選):
建議按照我方推薦配置購買,或者客戶自己租用阿里云資源。
推薦硬件配置清單:(如申請阿里云,可忽略)

序號 名稱 型號、規格 單位 數量 備注
1 數據服務器 Dell R730 CPU:E5-2620 內存:32G  硬盤容量:4*1.2T(SAS 1萬轉 2.5英寸小盤) RAID5 1 供參考
2 WEB/APP服務器 Dell R730 CPU:E5-2603 內存:16G 硬盤容量:3*300G(SAS 1萬轉 2.5英寸小盤) RAID5 1 供參考
3 操作系統 Windows Server 2012 R2 2 供參考
4 數據庫 MySQL 1 供參考
5 網絡交換機 華為(HUAWEI)S1728GWR-4P-AC,24口千兆交換機 1 供參考
