ANAPF有源電力濾波器

功能:
ANAPF系列有源電力濾波器通過電流互感器采集系統諧波電流,經控制器快速計算并提取各次諧波電流的含量,產生諧波電流指令,通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流,并注入電力系統中,從而抵消非線性負載所產生的諧波電流。

應用范圍:
適用于并聯在含諧波負載的低壓配電系統中,能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。

訂貨范例:
具體型號:ANAPF150-380/BGL
技術要求:諧波補償電流150A,線電壓等級380V 。
接線方式:三相四線
安裝方式:立柜式
互感器接線方式:負載側
外形尺寸

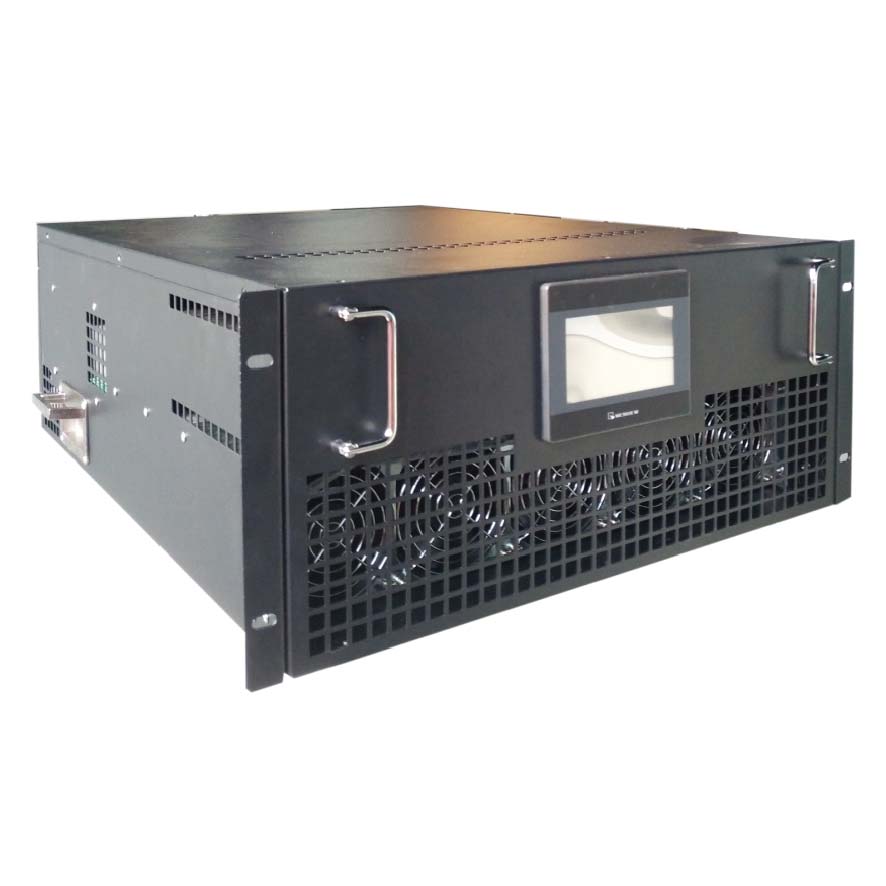

抽屜式模塊示意圖

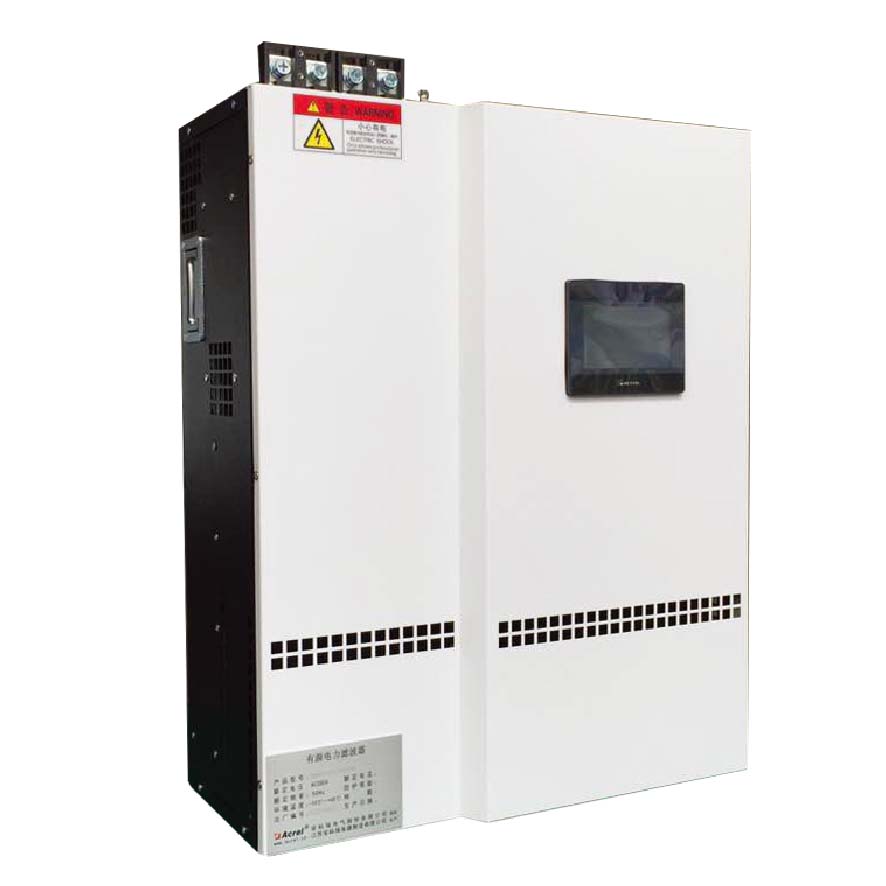

壁掛式模塊示意圖

整柜示意圖

接線方式
電容柜在進線側主電路接線

電容柜在末端主電路接線

安裝示意

1. A、B、C、N主線,連接至接線端子(主線路輸入端)

2. PE接地線,連接至接線端子或接地銅排

3. CT接線端子連接至電流信號端子(電流互感器輸入端)


現場安裝圖

案例一 ANAPF在數據機房的應用

治理前
治理后


案例二 ANAPF在商業中心的應用

治理前
治理后
立柜式ANAPF有源電力濾波器
壁掛式(抽屜式)ANAPF有源電力濾波器
